Arhitektura DSL mreže: Od IP Core infrastrukture do korisničkog modema

Digital Subscriber Line (DSL) tehnologija predstavlja jedan od najvažnijih standarda za širokopojasni pristup Internetu. Iako se industrija kreće ka čistim optičkim mrežama (FTTH), DSL je kroz kontinuiranu evoluciju standarda uspeo da održi relevantnost, koristeći postojeću infrastrukturu bakarnih parica za isporuku stotina megabita po sekundi. U ovom tekstu detaljno analiziramo arhitekturu DSL mreže, mrežne elemente, standarde i fizičke aspekte prenosa signala.

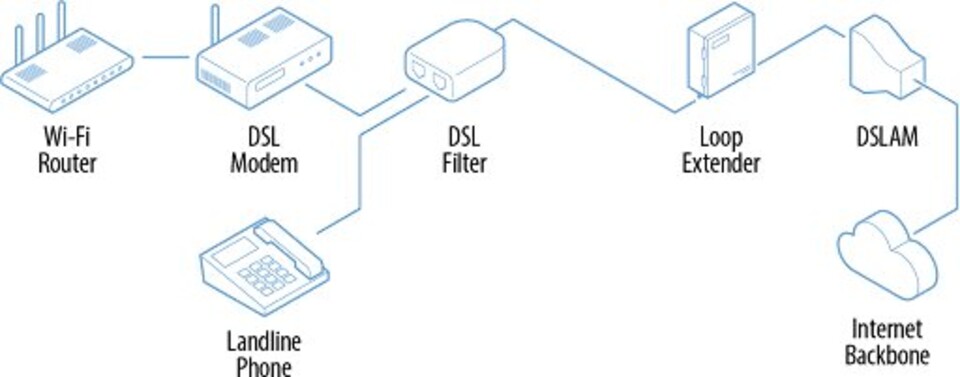

Trasa signala: Od jezgra mreže do korisnika

Kompletan put podataka u DSL arhitekturi može se podeliti na nekoliko ključnih segmenata, krećući se od nivoa agregacije provajdera ka krajnjem korisniku.

1. IP Core mreža: Predstavlja backbone mreže provajdera. Sastoji se od redundantnih rutera visokog kapaciteta koji usmeravaju saobraćaj ka globalnom Internetu (IP transit) i lokalnim peering čvorištima.

2. BRAS (Broadband Remote Access Server): Terminacioni ruter koji vrši autentifikaciju korisnika, dodeljuje IP adrese, nadzire PPPoE ili IPoE sesije i primenjuje polise upravljanja protokom (rate limiting/traffic shaping) na mrežnom sloju.

3. DSLAM / IPAN / MSAN: Oprema smeštena u telekomunikacionom čvorištu (centrali) ili uličnom ormariću, koja vrši agregaciju hiljada pojedinačnih bakarnih linija u jedan ili više brzih optičkih uplinkova (10G/40G) ka IP Core mreži.

4. Bakarna parica (Local Loop): Fizički medijum koji čini upredena bakarna žica (twisted pair). Parice se grupišu u višeparične podzemne i nadzemne kablove koji vode od centrale, preko uličnih razvodnih ormarića, do razvodnih kutija na objektima.

5. Spliter (Skretnica): Pasivni elektronski filter niske propusnosti instaliran kod korisnika (i u centrali). Njegova uloga je da fizički razdvoji niske frekvencije namenjene za analognu telefoniju (POTS, do 4 kHz) od visokih frekvencija koje se koriste za DSL signal, sprečavajući interferenciju i šuštanje u telefonskoj slušalici.

6. Modem (CPE - Customer Premises Equipment): Uređaj na lokaciji korisnika koji vrši modulaciju i demodulaciju signala, prevodeći analogne frekvencije sa bakarne linije u digitalni Ethernet saobraćaj.

Mrežni čvorovi: DSLAM, IPAN i MSAN

• DSLAM (Digital Subscriber Line Access Multiplexer): Originalni naziv za uređaj koji koncentriše DSL saobraćaj. Rani ATM DSLAM-ovi su koristili ATM mrežnu arhitekturu za uplink.

• IPAN (IP Access Node): Modernija generacija DSLAM-a koja u potpunosti komunicira preko IP/Ethernet protokola, eliminišući overhead ATM ćelija.

• MSAN (Multi-Service Access Node): Univerzalna platforma koja u istoj šasiji kombinuje DSL, POTS (analognu telefoniju), ISDN, a često i GPON linijske kartice. Omogućava operatoru pružanje svih usluga iz jedne tačke.

Local Loop Unbundling i Dry Loop DSL

Local Loop Unbundling (LLU) je regulatorni mehanizam koji primarnom telekomunikacionom operatoru nameće obavezu da alternativnim provajderima omogući zakup fizičke bakarne parice od centrale do korisnika. Alternativni operator postavlja sopstveni DSLAM u centrali i preuzima punu kontrolu nad linijom.

Kada se parica koristi isključivo za prenos podataka, bez aktivnog analognog telefonskog signala, to se naziva Dry Loop DSL (ili Naked DSL). U ovom scenariju, instalacija splitera kod korisnika najčešće nije potrebna, čime se smanjuje slabljenje signala i pojednostavljuje kućna instalacija.

DSL Standardi i korišćenje frekvencija

DSL koristi frekvencijski multipleks za istovremeni prenos podataka i glasa. Tipično, najniži spektar (0-4 kHz) je rezervisan za POTS, zatim sledi zaštitni pojas (guard band), pa frekvencije za upstream (slanje), i na kraju najširi deo spektra za downstream (preuzimanje).

• ADSL1: Koristi frekvencije do 1.1 MHz. Omogućava brzine do 8 Mbps za download i 1 Mbps za upload.

• ADSL2+: Proširuje spektar na 2.2 MHz, udvostručavajući maksimalni download na 24 Mbps (uz upload do 1 Mbps, ili do 3.3 Mbps uz Annex M).

• VDSL / VDSL2: VDSL2 je doneo revoluciju proširenjem spektra na 17.6 MHz (profil 17a, do 100 Mbps) i 35 MHz (profil 35b / Supervectoring, do 300 Mbps). Downstream i upstream frekvencije se prepliću u više opsega (band plan).

• G.fast: Dizajniran za izuzetno kratke petlje (ispod 100 metara), koristi spektar do 106 MHz ili 212 MHz, omogućavajući gigabitne brzine.

• SHDSL (Symmetric High-speed DSL): Simetrični standard koji pruža jednake brzine za upload i download. Najčešće ga koriste poslovni korisnici uz spajanje (bonding) više parica za postizanje veće propusnosti i redundanse.

Fizika linije: Slabljenje, brzina i Crosstalk

Brzina protoka kod DSL-a nije fiksna; ona se pregovara dinamički između modema i porta na MSAN-u tokom procesa sinhronizacije ("treninga"). Kriva brzine i razdaljine direktno zavisi od fizičkog slabljenja (attenuation) signala. Visoke frekvencije koje su neophodne za velike brzine (VDSL2, G.fast) znatno brže slabe kroz bakar nego niske frekvencije. Zato ADSL na 3 kilometra može isporučiti 8 Mbps, dok VDSL2 na toj udaljenosti neće ni uspostaviti vezu.

Pored slabljenja, glavni neprijatelj DSL mreža je Crosstalk (preslušavanje), odnosno elektromagnetna interferencija između susednih parica u istom višeparičnom kablu.

• NEXT (Near-End Crosstalk): Javlja se kada jak signal iz predajnika (npr. modema koji šalje podatke) indukuje šum na susednu paricu istog tog ili obližnjeg prijemnika na istom kraju linije.

• FEXT (Far-End Crosstalk): Šum koji putuje čitavom dužinom kabla i utiče na prijemni signal na suprotnom kraju. U VDSL2 mrežama, FEXT je primarni uzrok degradacije performansi.

Vectoring (ITU-T G.993.5): Algoritam za obradu digitalnog signala na DSLAM nivou koji rešava problem FEXT-a. Vectoring procesor u realnom vremenu analizira šum sa svih portova u istom kablu i generiše "anti-signal" invertovane faze. Poništavanjem šuma, degradirane VDSL2 linije mogu raditi maksimalnim teoretskim kapacitetom (npr. skok sa 40 Mbps na stabilnih 100 Mbps na istoj parici).

DSL naspram DOCSIS arhitekture

Ključna arhitektonska razlika leži u topologiji pristupne mreže:

• DSL: Nudi "dedicated" point-to-point liniju od korisničkog modema direktno do DSLAM porta. Fizički kapacitet bakarne parice pripada isključivo tom korisniku. Najveća mana je drastičan pad maksimalne brzine sa povećanjem udaljenosti.

• DOCSIS (Kablovska mreža): Koristi "shared" medijum. Svi korisnici na jednoj grani koaksijalne mreže dele ukupan kapacitet čvorišta. DOCSIS omogućava gigabitne brzine na mnogo većim udaljenostima od centrale, ali je izuzetno osetljiv na smetnje (ingress noise). Loš konektor ili oštećen kabl u jednom domaćinstvu može uneti šum (RF interferenciju) u povratni smer i srušiti konekciju svim korisnicima na tom čvorištu, što se kod DSL-a ne može desiti.

Moderna arhitektura: FTTC i FTTB

Da bi se prevazišla fizička ograničenja bakra, moderna DSL arhitektura eliminiše duge kablovske trase tako što se optički kablovi dovode duboko u pristupnu mrežu.

• FTTC (Fiber to the Cabinet): MSAN uređaji se instaliraju u ulične ormariće. Centrala je sa ormarićem povezana optikom, a last mile do korisnika ide postojećim bakrom. Dužina bakarne petlje se obično skraćuje na 200-500 metara.

• FTTB (Fiber to the Building): Uređaji se montiraju direktno u podrumu stambene zgrade. Bakarne instalacije su minimalne dužine (često manje od 50-100 metara).

Ovakvom arhitekturom, poznatom kao FTTx (Fiber to the x), uz korišćenje VDSL2 Vectoring (profil 35b) ili G.fast standarda, prevazilaze se glavni nedostaci DSL tehnologije. Optika rešava problem kapaciteta i slabljenja na velikim udaljenostima, a kratak bakar unutar zgrade isporučuje izuzetno stabilan servis i sinhronizacije preko 300 Mbps, čime se izbegava skupa i komplikovana provlaka novih optičkih kablova kroz zidove do svakog pojedinačnog stana.
