Prve generacije LEO (Low Earth Orbit) satelitskih konstelacija, uključujući rane Starlink v1.0 satelite, oslanjale su se isključivo na takozvanu "bent-pipe" arhitekturu. U ovakvom modelu, satelit funkcioniše kao obično ogledalo u svemiru: prima RF signal od korisničkog terminala i momentalno ga prosleđuje do najbliže zemaljske stanice (gateway-a). Glavni nedostatak ovog pristupa je zahtev za konstantnom optičkom vidljivošću (line-of-sight) između satelita, korisnika i zemaljske stanice. Rezultat su ogromne "slepe tačke" iznad okeana, polova i teritorija gde postavljanje infrastrukture nije tehnički ili politički izvodljivo.

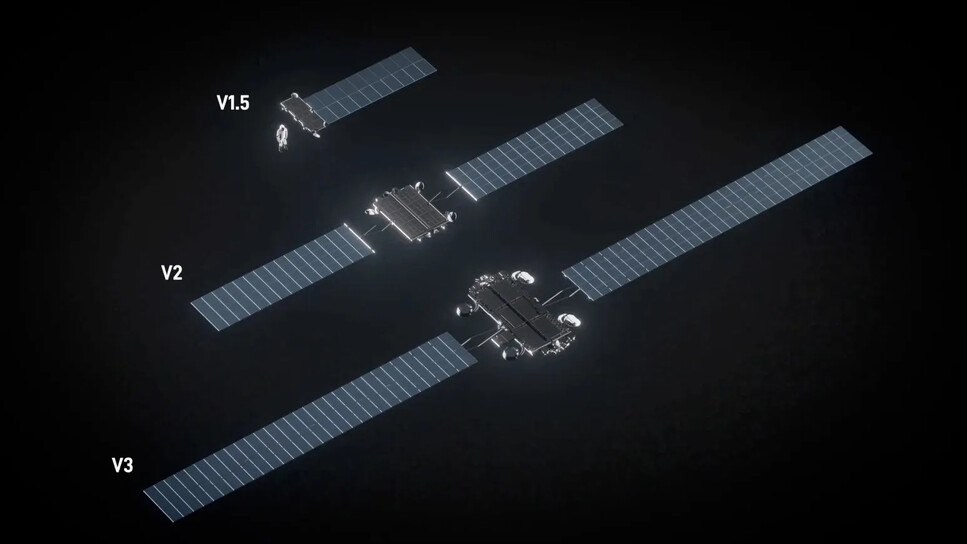

Da bi se prevazišlo ovo ograničenje, SpaceX je u v1.5, v2 i naredne generacije implementirao optičke međusatelitske linkove (Optical Inter-Satellite Links - OISL). Ovi laserski linkovi transformišu konstelaciju iz skupa nezavisnih releja u masivnu, dinamičku mesh mrežu u svemiru.
Enkodiranje i prenos podataka: Kako svetlost nosi pakete
Za razliku od komunikacije između satelita i Zemlje koja koristi radio-frekventni (RF) spektar u Ku i Ka opsezima, komunikacija između samih satelita odvija se putem usmerenih svetlosnih talasa, najčešće u bliskom infracrvenom spektru na talasnoj dužini od 1550 nm. Ova talasna dužina je industrijski standard u terestrijalnim optičkim mrežama, što omogućava korišćenje postojećih, visoko optimizovanih COTS (Commercial Off-The-Shelf) komponenti.
Proces počinje kada korisnički IP saobraćaj, enkapsuliran u SpaceX proprietary okvire (frames), stigne do satelita. Podaci se rutiraju kroz mrežni procesor satelita i šalju optičkom primopredajniku. Ovde se električni signal konvertuje u optički pomoću laserskih dioda. Kod najnaprednijih sistema koristi se koherentna optička komunikacija koja omogućava napredne modulacione šeme poput QPSK (Quadrature Phase Shift Keying) ili više redova QAM (Quadrature Amplitude Modulation), znatno povećavajući propusni opseg u poređenju sa jednostavnim OOK (On-Off Keying) gašenjem i paljenjem tj. pulsiranjem lasera.
Kroz laser se prenosi sve: sirovi korisnički IP saobraćaj, mrežna telemetrija, podaci za rutiranje i kontrolni paketi. Laserski zrak je izuzetno fokusiran, sa divergencijom koja se meri u mikroradijanima, što znači da je zrak raspršen na svega nekoliko metara širine čak i nakon pređenih hiljada kilometara. Ovo obezbeđuje ogromnu energetsku efikasnost i potpunu otpornost na interferencije i presretanje.
Problematika nišanjenja (Targeting): Pogoditi iglu u plastu sena pri 7 km/s
Najteži inženjerski problem kod OISL tehnologije je PAT proces (Pointing, Acquisition, and Tracking). Starlink sateliti se kreću u niskoj Zemljinoj orbiti brzinama većim od 27.000 km/h (preko 7.5 km/s). Pored toga, sateliti nisu statični jedni u odnosu na druge; oni orbitiraju na različitim visinama i inklinacijama. Održati laserski link u takvim uslovima zahteva mikrometarsku preciznost i sastoji se iz više nivoa stabilizacije.
1. Grubo usmeravanje (Coarse Pointing) i ADCS: Pre nego što laseri uopšte pokušaju da se povežu, satelit mora da zauzme pravilnu orijentaciju u prostoru. Ovo kontroliše ADCS (Attitude Determination and Control System). Položaj satelita se proračunava pomoću preciznih 3-axis žiroskopa i star trackera (kamera koje mapiraju sazvežđa radi navigacije).

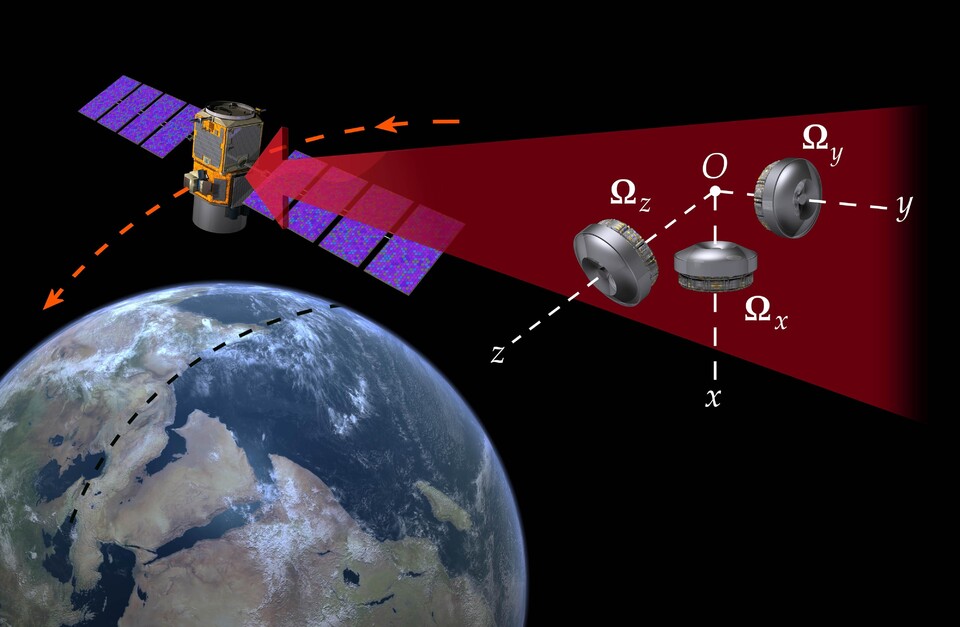

Kada sistem odredi gde se nalazi ciljani satelit na osnovu orbitalne mehanike i predviđenih efemerida, satelit menja svoj fizički nagib i rotaciju. Ovo se ne radi korišćenjem raketnih motora, već korišćenjem reakcionih točkova (reaction wheels). Povećanjem ili smanjenjem brzine rotacije ovih teških točkova unutar satelita, menja se ugaoni moment, što dovodi do rotacije samog tela satelita u suprotnom smeru sa izuzetnom preciznošću. Za rešavanje problema desaturacije točkova (kada dostignu maksimalnu brzinu), koriste se Hall-effect potisnici na kripton ili argon koji ujedno služe i za održavanje orbitalne visine (station keeping).
2. Fino usmeravanje (Fine Tracking) i optički terminali: Telo satelita nikada ne može biti dovoljno stabilno za optički link. Zato sam laserski terminal poseduje svoj nezavisni mehanički sistem. Terminal je montiran na kardan (gimbal) koji omogućava brzo motorizovano okretanje glave po azimuth i elevation osama, kompenzujući veća odstupanja.
Međutim, za kompenzaciju visokofrekventnih mikrovibracija koje potiču od rada internih komponenti (tzv. jitter), koristi se Fast Steering Mirror (FSM) tehnologija unutar samog optičkog sklopa. Ovi minijaturni retrovizori kontrolisani su piezoelektričnim aktuatorima koji mogu da promene ugao ogledala hiljadama puta u sekundi. Prijemni fotodetektor je podeljen na kvadrate (quad-cell senzor). Ako laserski zrak ciljanog satelita nije savršeno centriran i pada više na jedan kvadrant senzora, sistem automatski šalje signal FSM aktuatorima da koriguju ogledalo dok se zrak ne vrati u apsolutni centar, održavajući link stabilnim u zatvorenoj povratnoj petlji, potpuno nezavisno od kretanja samog satelita.
Prednosti za arhitekturu i benefiti za krajnje korisnike
Implementacija laserskih linkova je suštinski promenila način na koji Starlink upravlja saobraćajem. Sada, kada korisnik na brodu usred Pacifika zatraži podatke, njegov terminal šalje RF signal satelitu iznad njega. Taj satelit, umesto da traži nepostojeću zemaljsku stanicu u okeanu, rutira podatke putem lasera na susedni satelit, i tako redom preko nekoliko satelita u "backbone" mreži, sve dok paket ne stigne do satelita koji ima direktnu vidljivost sa zemaljskom stanicom na kopnu.
Glavni benefiti ove arhitekture su:
-
Globalna pokrivenost: Omogućen je pristup internetu na polovima, okeanima i u vazdušnom saobraćaju bez potrebe za gradnjom lokalnih gateway stanica.
-
Smanjenje latencije na velikim udaljenostima: Iako zvuči kontraintuitivno da je put preko satelita brži, svetlost u vakuumu putuje brzinom c (oko 300.000 km/s), dok svetlost u optičkim kablovima na Zemlji putuje oko 30% sporije zbog indeksa prelamanja stakla (oko 200.000 km/s). Na transkontinentalnim rutama (npr. London - Tokio), rutiranje paketa preko laserskih linkova u vakuumu značajno smanjuje end-to-end latenciju u poređenju sa podmorskim optičkim kablovima, čak i kada se uračuna vreme potrebno za prenos RF signala od Zemlje do orbite i nazad.
-
Zobilaženje cenzure i hostile teritorija: Zahtev za lokalnim izlazom na internet je eliminisan. Podaci korisnika iz totalitarnih država mogu se rutirati isključivo kroz svemir i spustiti na gateway u slobodnoj državi, zaobilazeći lokalnu infrastrukturu i firewall sisteme.
Laserski linkovi u LEO konstelacijama predstavljaju trijumf primenjene fizike i kontrolnih sistema. Održavanje dvosmernog optičkog kanala na razdaljinama od preko 2000 kilometara, između objekata koji jure veoma visokim brzinama, pomera granice današnjeg inženjerstva i čini osnovu za sve buduće telekomunikacione mreže u dubokom svemiru.
